ماژول بلوتوث صوتی مدل MH-M18

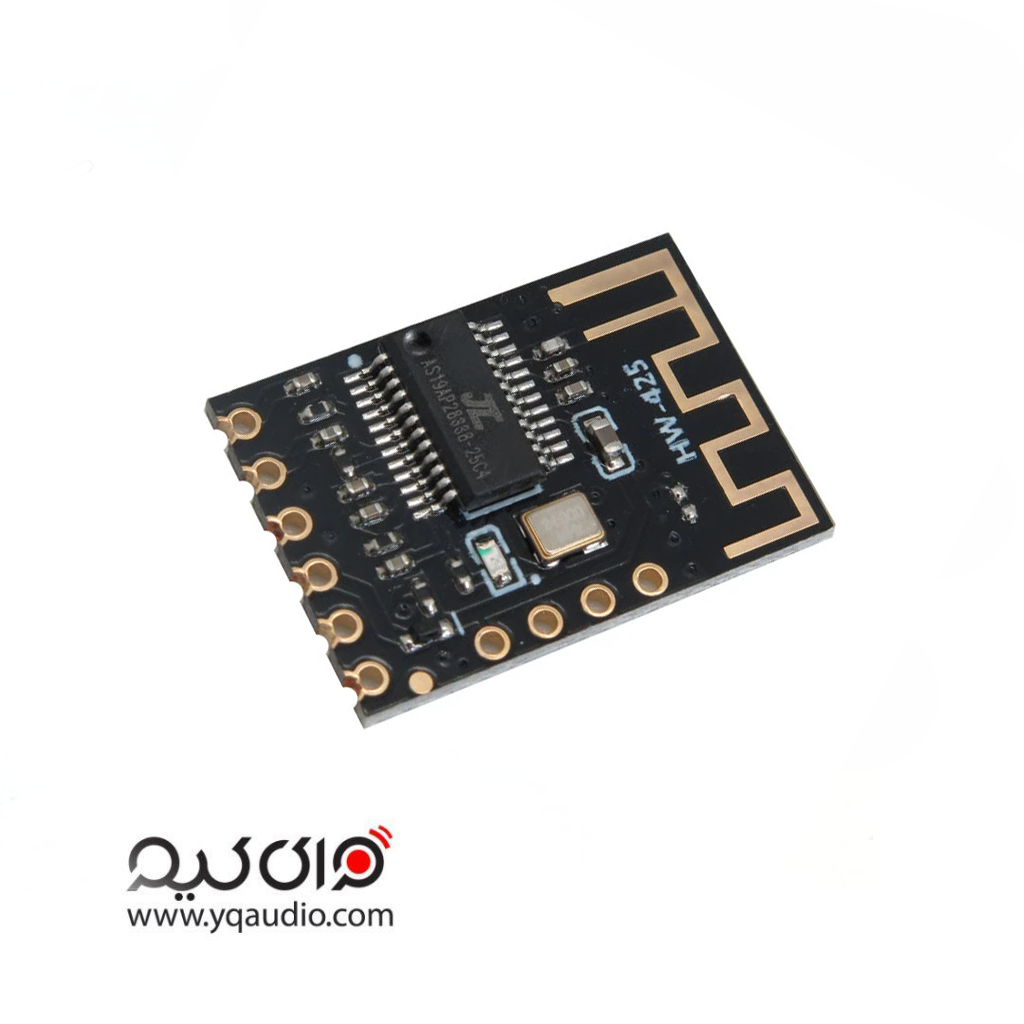

معرفی ماژول بلوتوث صوتی مدل MH-M18

اگر به دنبال راهی ارزان، باکیفیت و بدون دردسر برای بلوتوثی کردن سیستم‌های صوتی خود هستید، ماژول بلوتوث صوتی مدل MH-M18 دقیقا همان چیزی است که نیاز دارید. این ماژول گیرنده صوت، با بهره‌گیری از تکنولوژی بلوتوث نسخه 4.2، صدایی استریو، شفاف و بدون افت کیفیت (Lossless) را به سیستم صوتی شما منتقل می‌کند.

به لطف ابعاد بسیار کوچک (۲۳x۱۱x۲ میلی‌متر)، تعمیرکاران و علاقه‌مندان به الکترونیک می‌توانند این ماژول را به راحتی در پنل انواع پخش خودرو یا اسپیکرهای رومیزی جاسازی کنند، بدون اینکه تغییری در ظاهر دستگاه ایجاد شود. به همین دلیل از این قطعه به عنوان بهترین ماژول بلوتوث صوتی برای پروژه‌های کوچک یاد می‌شود.

کاربردهای اصلی گیرنده بلوتوث MH-M18

این ماژول به طور گسترده در پروژه‌های DIY (دست‌ساز) و تعمیرات سیستم‌های صوتی استفاده می‌شود:

• ماژول بلوتوث ماشین: ایده‌آل برای بلوتوث‌دار کردن ضبط‌های قدیمی خودرو (اتصال به ورودی AUX یا برد اصلی ضبط).
• ماژول بلوتوث ضبط خانگی: تبدیل سینمای خانگی و ضبط‌های کاست/سی‌دی قدیمی به سیستم‌های مدرن بلوتوثی.
• ساخت اسپیکرهای پرتابل و بلوتوثی سفارشی.
• استفاده در پروژه‌های آردوینو (Arduino) و میکروکنترلرها.

ویژگی‌های فنی و مزایای برد بلوتوث MH-M18

یکی از بزرگترین مزایای این ماژول، مصرف انرژی بسیار پایین آن است. جریان مصرفی این ماژول در حالت اتصال حدود ۲۰ میلی‌آمپر و در حالت خواب (Sleep) تنها ۳ میکروآمپر است! همچنین امکان راه‌اندازی آن هم با ولتاژ ۵ ولت و هم با باتری‌های لیتیومی ۳.۷ ولت وجود دارد.

• نکته مهم: این ماژول فاقد آمپلی‌فایر داخلی است. صدای خروجی این ماژول در حد لاین (Line Level) بوده و حتماً باید به یک آمپلی‌فایر، پخش خودرو یا اسپیکر اکتیو متصل شود.

مشخصات دقیق فنی:

• نسخه بلوتوث: 4.2
• ولتاژ کاری: 3.7V الی 5V DC
• مسافت انتقال: ۱۰ تا ۲۰ متر (در فضای باز و بدون مانع)
• فرمت‌های قابل پخش: WAV / WMA / FLAC / APE / MP3
• حساسیت گیرنده: -87dbm
• ابعاد هندسی: طول: ۲۳mm | عرض: ۱۱mm | ارتفاع: ۲mm
• نوع طراحی پایه ها: نیم‌دایره‌ای (Half-hole) جهت لحیم‌کاری مستقیم روی برد (SMD)

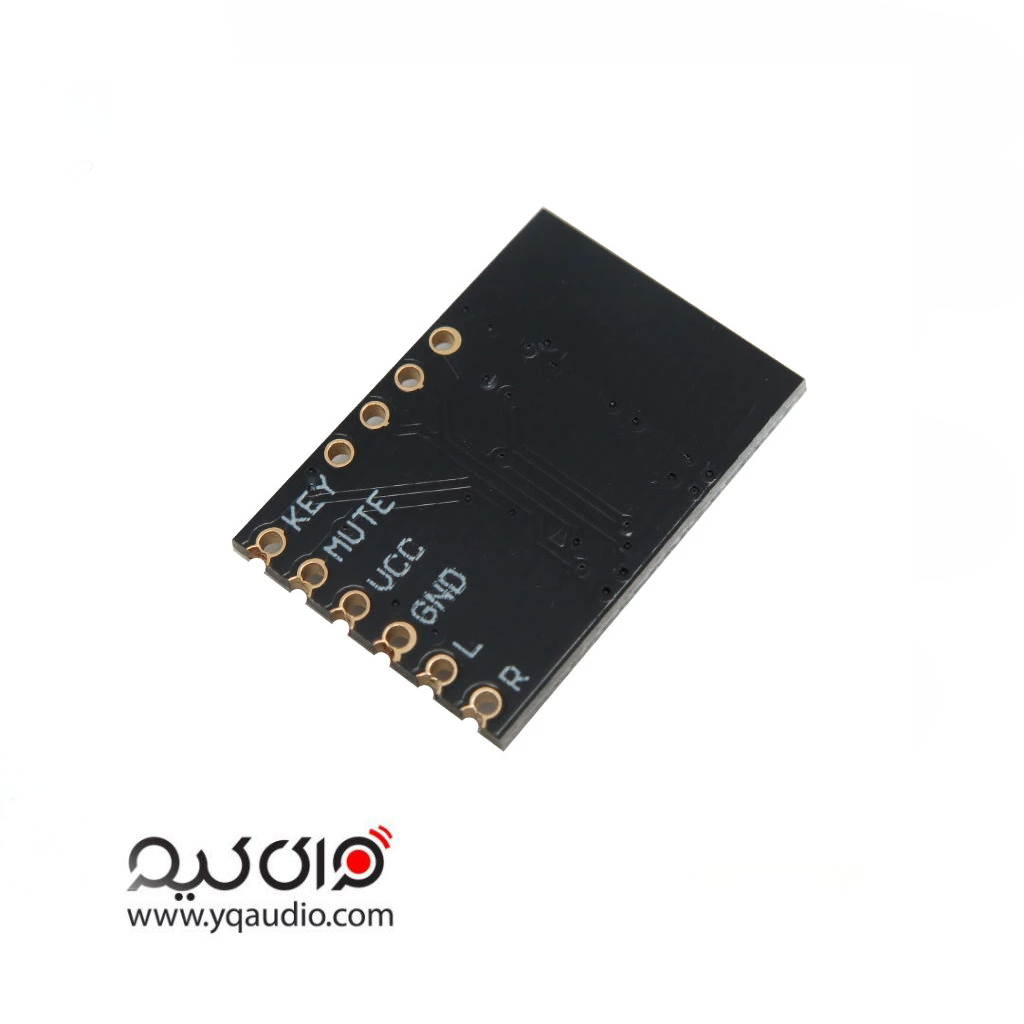

راهنمای پایه‌ها (Pinout)

• VCC: قطب مثبت منبع تغذیه (۵ ولت). در صورت استفاده از باتری ۳.۷ ولت، نیاز به اتصال کوتاه دیود روی برد است.
• GND: قطب منفی منبع تغذیه (زمین).
• L: خروجی صدای کانال چپ (اتصال به ورودی آمپلی‌فایر).
• R: خروجی صدای کانال راست (اتصال به ورودی آمپلی‌فایر).
• MUTE: پایه کنترل قطع صدا (هنگام پخش صدا ولتاژ Low و هنگام Mute ولتاژ 3.3V میدهد).
• KEY: ترمینال کنترل دکمه‌ها (برای اضافه کردن دکمه‌های Play/Pause و… نیاز به اضافه کردن مقاومت‌های خارجی طبق دیتاشیت دارد).
